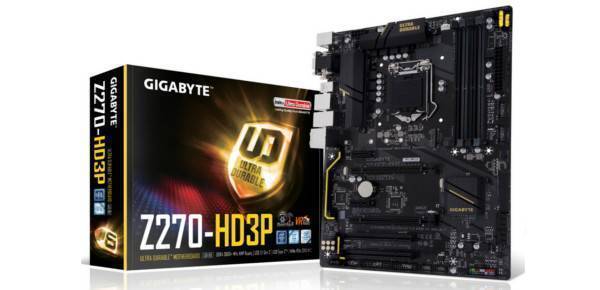

La carte mère Gigabyte GA-Z270-HD3P Intel Z270 (Socket 1151) DDR4 ATX est très bien équipée: Avec 2 PCIe 3.0 x16 (x16/x4), 2 USB 3.1 (1 Type A et 1Type C), 1 M. 2 (PCIe 3.0 x4) et 6 SATA 6G, 10 USB 3.0 + 4 USB 2.
Gigabyte Z270HD3P est une carte mère ATX qui utilise le chipset Intel Z270 pour les processeurs Intel 6a.(" Skylake") et le septième
(" Kaby Lake") dans la prise LGA 1151. Les chipsets de la série 200, connus sous le nom de "Union Point", sont livrés avec jusqu' à 24 PCIe Express 3.0 voies. Le Z270 permet l'overclocking CPU, qui offre des multiplicateurs entièrement déverrouillés.
2 PCIe (3.0) x16 (16/8/4) / 2 PCIe (3.0) x1 / 2 PCIe (3.0) x1 / 2 PCIe (3.0) x1 / 2 PCIe (3.0) x1 / 2 PCIe
2 USB 3.1 (Type A et Type C) / 10 USB 3.0
1 M. 2 (PCIe 3.0 x4) / 6 SATA 6G
FUSION LED éclairage jaune
Overclocking CPU via multiplicateur et baseclock
Cette carte à thème noir est livrée avec deux slots PCIe x16 dont l'un est connecté au chipset avec 16 pistes complètes, tandis que l'autre slot PCIe x16 est connecté électriquement via quatre liaisons de données. Pour les options E/S et les cartes d'extension, la carte est livrée avec deux PCIe x1 ainsi que deux slots PCI classiques et prend en charge la technologie AMD CrossFireX.
La carte mère prend en charge la RAM DDR4 via 4 slots DIMM en mode ultra-rapide à deux canaux.
Les banques de mémoire occupent jusqu' à 64 Go de RAM et, selon le processeur installé, supportent la mémoire à des vitesses de 2 133 MHz (avec les processeurs Skylake) ou 2 400 MHz (avec les processeurs Kaby Lake). En outre, parmi les caractéristiques uniques du Gigabyte Z270HD3P est l'éclairage LED Fusion.
Afin de connecter les périphériques de stockage de données les plus rapides, la carte mère est fournie avec un slot M. 2 pour les SSD NVMe M. 2 ainsi que six ports SATA 6G pour les disques durs et des SSD 3,5" ou 2,5" (y compris les RAID). Les ports M. 2 se connectent à travers quatre lignes PCIe en standard 3.0 au chipset et, dans le cas des ports M. 2, se connectent à travers les ports PCIe.
Le panneau d' E/S de la carte mère offre un nouveau type de port USB, USB Type C, particulièrement fin et facile à utiliser. En plus du port de type C, la carte mère fournit également un port USB 3.1 de type A compatible avec les versions précédentes. Port USB 3.1, avec un débit maximum de 10 Go/s, deux fois plus rapide que les ports USB 3.0 précédents! ....
Si aucune carte graphique n'est présente, le GPU intégré au processeur Skylake ou Kaby Lake permet d'installer des moniteurs et de les connecter directement à l'arrière de la carte mère via HDMI, DVI et VGA. En interne, la carte mère offre, entre autres fonctions, un en-tête de port TMP et COM, quatre ports 4 broches pour les ventilateurs PWM, ainsi qu'une compatibilité XMP et un certain nombre de fonctions d'overclocking.
Exigences du système
- Format: ATX
- Chipset: Intel Z270 ("Union Point")
Socket: 1151 for 6th and 7th generation Intel CPUs ("Skylake"/"Kaby Lake") - RAM: 4× DDR4 (Skylake: DDR4-2.133, Kaby Lake: DDR4-2.400)
Dual-Channel - Slots (physical)
1× PCIe 3.0 x16
1× PCIe 3.0 x16 (electrical x4)
Compatible multi-VGA configurations: 2-Way CrossFireX (Quad-GPU)
2× PCIe 3.0 x1
2× PCI - Internal Connectors:
6× SATA 6G (x2 support SATA Express)
1× SATA Express (occupies 2x SATA 6G)
1× M.2 (PCIe 3.0 x4)
4× USB 3.0 (two headers)
4× USB 2.0 (two headers)
4× Fans (4-Pin PWM)
1× Serial Port (COM Header)
1× TPM Header
Power/Reset/LED/Front-Audio - External Connectors:
1× PS/2 Keyboard/Mouse
2× USB 3.1 (1× Type A and Type C)
6× USB 3.0
1× Gigabit-LAN (Intel I219-V)
1× HDMI 1.4b
1× DVI
1× VGA
6× Audio (Realtek ALC887) - Power Supply:
1× 24-Pin EATX
1× 8-Pin ATX 12V
